ВИДЕОПРОЦЕССОР FACET



Графический видеопроцессор FACET (Фасета) предназначен для формирования на видеостене многооконного изображения. Единственный уникальный продукт в мире, в котором используется операционная система семейства Linux, что обеспечивает высокую надежность информационных данных. Стандартные конфигурации  видеопроцессора FACET - 4х4, 4х8, 8х8, 4х12, 8х16, 2х9, 4х9, 12х12,
12х16, 16х16, 18х16. Помимо стандартных модификаций, возможно производство видеопроцессора с локализацией на любой иностранный язык и гибкое конфигурирование под задачи заказчиков и добавление дополнительного отраслевого функционала.



Примеры внедрений


Графический видеопроцессор внедрен более чем на 45 объектах. Функционирует в режиме 24/7/365 в ситуационных центрах, учебных центрах, центрах мониторинга и управления, конференц-залах, переговорных комнатах представительского класса, кабинетах первых лиц в России, странах СНГ, и за рубежом. Выпуск первой модификации видеопроцессора Фасета ( FACET) состоялся в 2015 году.

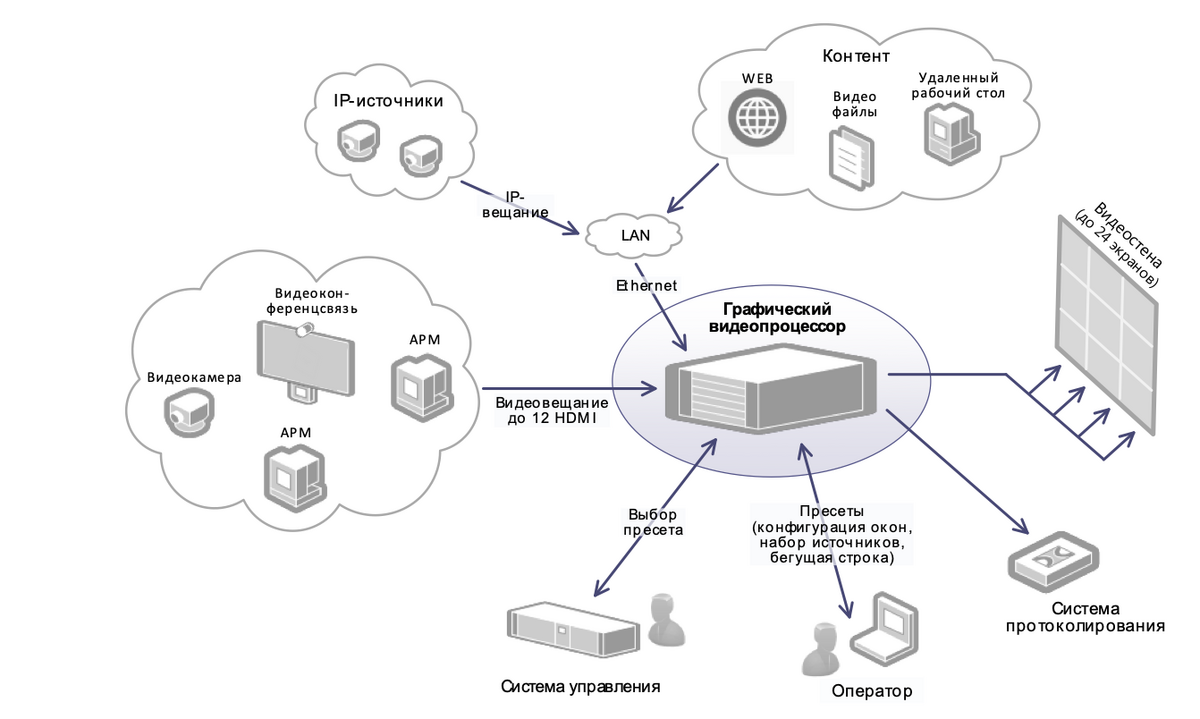

Структура графического видеопроцессора FACET (Фасета)



Функциональные возможности

  • Формирование и редактирование многооконных раскладок в произвольном формате без учета конфигурации видеостены;
  • Работа в режиме модульного матричного коммутатора, отображение источника с любого входного интерфейса, на любом выходе;
  • Понятное и удобное управление отображением информации на видеостене;
  • Вывод и управление аппаратными источниками, такими как ВКС, видеокамеры, компьютеры, медиаплеера, а также программных источников, таких как видеофайлы, графические изображения, программное обеспечение и web-приложения.
  • Настройка параметров окон, таких как изменение размера, положения, соотношения сторон;
  • Отображение информации в разных окнах, произвольно располагаемых на видеостене;
  • Работа в режиме реального времени, управление выводом информации на видеостену;
  • Работа по готовым раскладкам или заранее подготовленным сценариям, количество раскладок и сценариев не ограничено;
  • Мониторинг отображаемой информации;
  • Интеграция с внешними системами управления.
Технические характеристики

Аппаратные источники:
  • До 12 шт. HDMI формата 1.4 или 2.0
  • Цветность: YUV 444, 422, 420

Разрешение источников:
  • 4K 4096×2160x60p
  • UHD 3840x2160x60p
  • FullHD 1920x1080x60p
  • Поддержка обработки 10 бит
  • Поддержка HDCP

Программные источники, сетевое вещание:
  • Транспорт RTSP, MTSP, RTP, UDP, http
  • Кодек H.264, H.265, MPEG-2
  • Количество: 1-2 -  4K, 4 -  FullHD
  • Загруженные медиафайлы
  • Web-страницы
  • Удалённые рабочие столы MS Windows,  Linux, VNC

Выходные каналы:
  • До 32 DisplayPort

Разрешение входных каналов:
  • 4K 4096×2160x60p
  • UHD 3840x2160x60p
  • FullHD 1920x1080x60p
  • Задержка относительно входов HDMI, не более: 60 ms


ОС контроллера:
  • AstraLinux SE


Виды управления:

  • WEB интерфейс оператора
  • WEB интерфейс администратора
  • Программа управления
  • REST API
  • Telnet API

Поддерживаемые ОС для программы управления:
  • Astra Linux SE
  • MS Windows 7, 8, 10, 11

Режим работы:
  • 24/7/365
  • Резервированный БП с горячей заменой
  • Встроенная система диагностики


Функции отображения:
  • Произвольное формирование пресетов с поддержкой  наложения и пересечения
  • Компенсация рамок
  • Вывод логотипов
  • Вывод текстовых бегущих строк
  • Автоматическая коммутация и контроль подключенных  видеовходов и других источников на систему  отображения
  • Выбор в качестве источников видеоизображения:
    • видеовходов;
    • видеопотока в формате сетевого IP-вещания;
    • загруженных оператором медиафайлов;
    • удаленных рабочих столов;
    • ресурсов в сети Интернет;
  • Вывод бегущих строк и титров.
  •  Удаленное редактирование оператором конфигураций  источников видеостены (пресетов) с подключенных по  ЛВС рабочих мест и с панели управления.
  •  Сохранение пресетов.
  •  Обеспечение сетевого IP-вещания подключенных  HDMI-источников.
  •  Отображение выводимой на видеостену информации  на ПК оператора.
  •  Запись с выбранных видеовходов.

Локализация:
  • Поддержка многоязычных интерфейсов
  • Поддержка часовых поясов
  • Синхронизация времени NTP


Режим доступа:
  • Роли: пользователь, опытный пользователь,    администратор
  • Тип авторизации:
    • авторизация по паролю
    • на основе ролей (RBAC)


Сетевые интерфейсы:
  • 1 Гбит/с RJ-45 2 шт.
  • опционально 10 Гбит/с


Форм-фактор:
  • Для монтажа в стойку 19”
  • Высота до 4U
  • Глубина до 650 мм




Спецификация поставки

  • Видеоконтроллер подобранной конфигурации с предустановленным специализированным программным обеспечением и технической документацией.

Техническая документация
  • Руководство по установке
  • Руководство по эксплуатации
  • Декларация соответствия

Внедрение и сервисная поддержка

  • Для подбора необходимой конфигурации используется специальный опросный лист.
  • Проводится консультация по установке и эксплуатации, при необходимости предлагается услуга по монтажу и пусконаладке

​

Гарантийный срок
        • 36 месяцев, может быть увеличен.

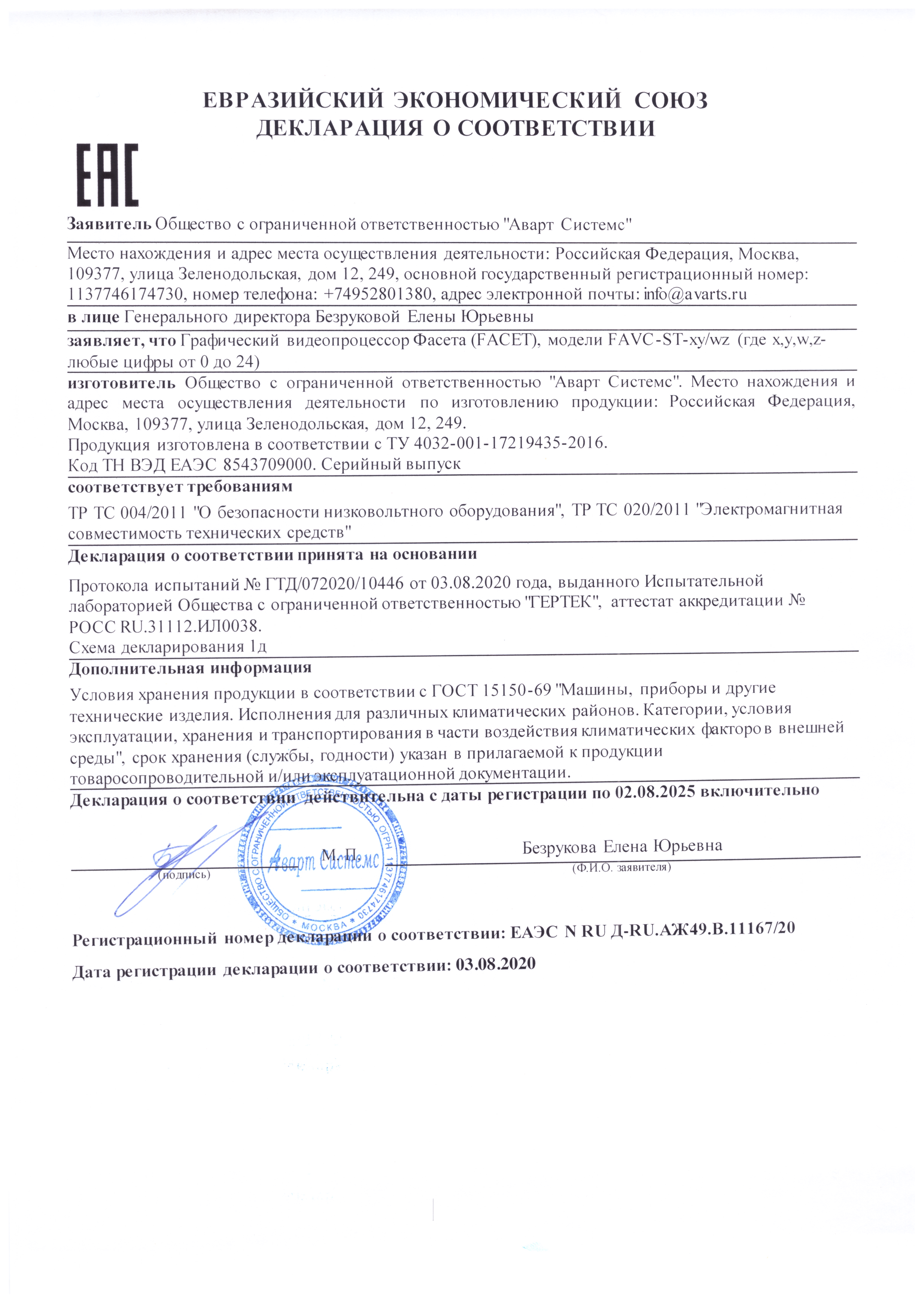

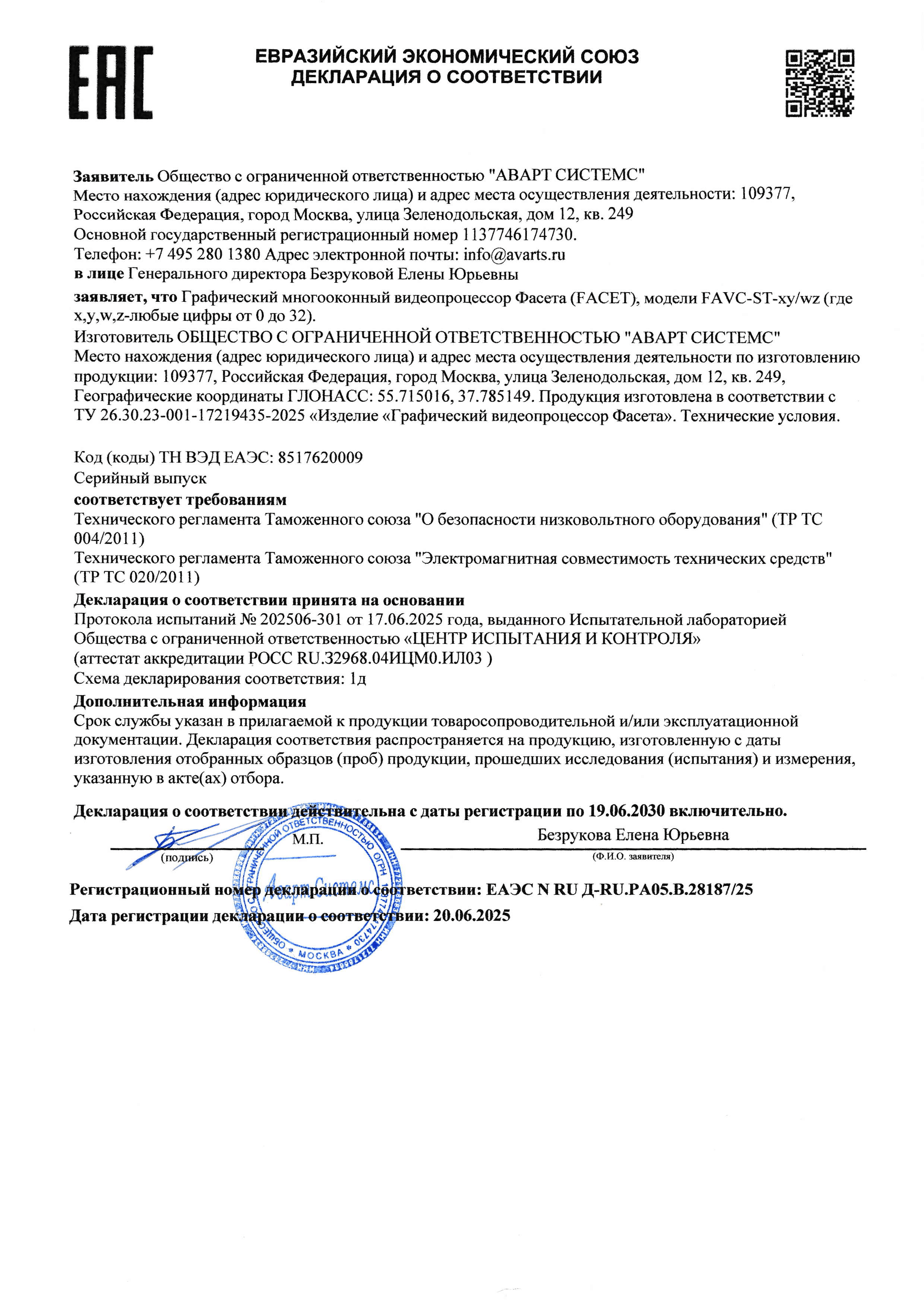

Декларация о соответствии
